TWBQ型氣體渦輪流量傳感器是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6

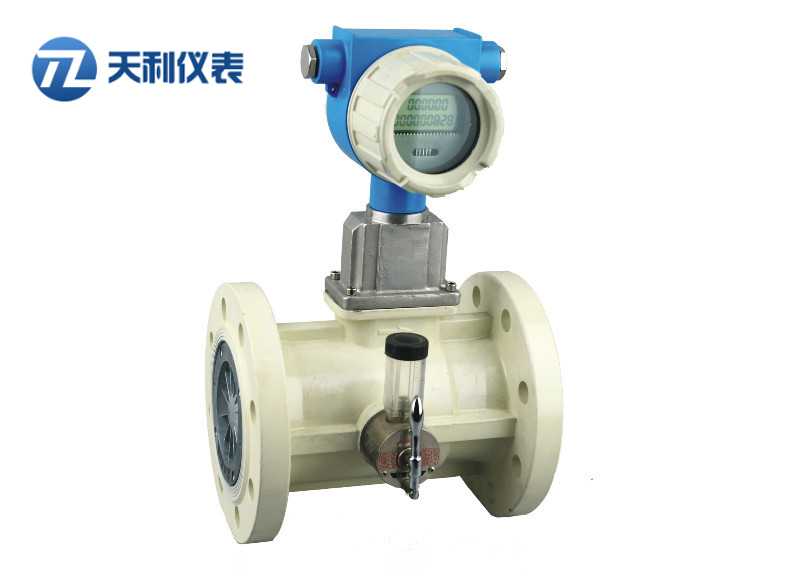

智能溫壓補償一體化氣體渦輪流量計
TWBQ-D型氣體渦輪量計內置溫度、壓力傳感器和智能流量積算儀，通過微處理單元對實時采集的流量、溫度、壓力信號按照氣態方程進行溫度壓力補償，自動進行壓縮因子修正，然后將標準狀態下的體積流量直觀的顯示出來。
標準狀態流量（標況流量）：指在20℃、生活大氣壓下的氣體流量
| 顯示方式 | 同時顯示標準狀態下的瞬時流量、日累積流量、總累積流量 以及溫度、壓力、電池電量等數據 |
| 信號輸出 | 標況4-20mA、工況脈沖信號、標況脈沖信號、IC卡信號、RS485通訊協議 |
| 供電電源 | 采用內置鋰電池和外供24VDC雙供電方式，當用戶不需要任何信號 輸出功能時可不用對儀表24VDC外供電，儀表自動切換到 內置鋰電池供電，電池電量可連續工作3年以上。 |
| 防爆等級 | ExdIIBT6 |
應用場合：精確計量或貿易結算
基本參數： 表1
| 儀表口徑及連接方式 | 25、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40可采用螺紋連接 |
| 精度等級 | ±1.5%R、±1%R、±0.75%R（需特制） |
| 量程比 | 1:10:1:20:1:30 |
| 儀表材質 | 表體：304不銹鋼；葉輪：防腐ABS或優質鋁金；顯示器：鑄鋁 |
| 被測介質溫度（℃） | -30℃～+80℃ |
| 環境條件 | 溫度：-20℃～+60℃，相對濕度5%～90%，大氣壓力86～106KPa |
| 輸出信號 | 傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V 變送器：兩線制～20mADC電流信號 |
| 供電電源 | 傳感器：+12VDC、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3V鋰電池 |
| 信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） |
| 傳輸距離 | ≤1000m |
| 信號線接口 | 內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6 |
| 防護等級 | IP65 |
.測量范圍及工作壓力表2
| 口徑 （mm） | 型號 | 標準量程 （m3/h） | 擴展量程 （m3/h） | 常壓 （MPa） | 高壓(MPa) | 安裝方式 | |||
| DN25 | TWBQ-25 | S | 2.5—25 | W1 | 4-40 | 1.6 | 2.5/4.0 | 法蘭（螺紋） | |
| DN40 | TWBQ-40 | S | 5-50 | W1 | 2.5-50 | 1.6 | 2.5/4.0 | 法蘭（螺紋） | |
| DN50 | TWBQ-50 | S1 | 6-65 | W1 | 5-70 | 1.6 | 2.5/4.0 | 法蘭 | |
| W2 | 8-100 | ||||||||
| DN65 | TWBQ-65 | S | 15-200 | W1 | 10-200 | 1.6 | 2.5/4.0 | 法蘭 | |
| DN80 | TWBQ-80 | S | 15-250 | W1 | 10-160 | 1.6 | 2.5/4.0 | 法蘭 | |
| W2 | 20-400 | 1.6 | 法蘭 | ||||||
| DN100 | TWBQ-100 | S | 20-400 | W1 | 13-250 | 1.6 | 2.5 | 法蘭 | |
| W2 | 32-650 | ||||||||
| DN125 | TWBQ-125 | S | 25-700 | W1 | 20-800 | 1.6 | 2.5 | 法蘭 | |
| DN150 | TWBQ-150 | S | 32-650 | W1 | 50-1000 | 1.6 | 2.5 | 法蘭 | |
| W2 | 80-1600 | ||||||||
| DN200 | TWBQ-200 | S | 80-1600 | W1 | 50-1000 | 1.6 | 法蘭 | ||
| W2 | 130-2500 | ||||||||
| DN250 | TWBQ-250 | S | 130-2500 | W1 | 80-1600 | 1.6 | 法蘭 | ||
| W2 | 200-400 | ||||||||
| DN300 | TWBQ-300 | S | 200-4000 | W1 | 130-2500 | 1.6 | 法蘭 | ||
| W2 | 320-6500 | ||||||||
注1：表2中“標準量程”中標示的測量范圍為通用測量范圍；
注2：表2中“擴展量程”中標示得測量范圍僅限用于“智能一體化氣體渦輪流量計”或“智能溫壓補償一體化氣體渦輪流量計” （即適用于：TWBQ/C/D）
1.選型說明：用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能上佳，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
流量計出廠時的信號輸出方式：工況脈沖信號輸出（三線制）、標準流量信號（IC卡）輸出或RS-485通訊輸出。若要求有其它輸出功能，請在訂貨時說明。
