一概述：氣體腰輪流量計作為容積式計量儀表已有一百多年的歷史，以其精度高、量程范圍寬、體積小、重量輕、安裝維修方便、使用可靠及耐久的使用壽命等特點，廣泛應用于天然氣、煤制氣、惰性氣體、空氣等氣體的流量計量，是國內外城市燃氣、油田化工、科學研究等部門理想的流量計量裝置。
湖北南控儀表科技有限公司秉承適應市場需求，以追求品質完美為目標，孜孜探索，不斷改進，產品零部件采用加工中心，數控車床，及精密磨床，動平衡機及精密的檢查設備，美國五型校驗儀，1600m3大型自動檢測裝置等，精密的設備，合理的工藝，嚴格的檢驗，確保了每個零件的品質及互換性，同時保證了成品表品質的一致性。

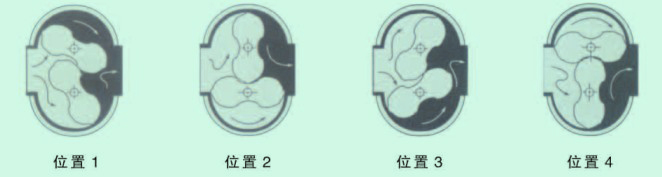

工作原理：TLGQ系列氣體腰輪流量計，主要由殼體、共軛轉子和計數裝置等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最佳工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到積算指示計數器，從而顯示輸出氣體的累積體積量，其計量過程和工作原理如下圖所示：（圖中僅表示了四分之一周期）。

                                                  工作原理圖
 特點：
1. 1.流通能力大，壓損小，精度高，量程范圍寬等。
2. 2.轉子，殼體經特殊表面處理，硬度高，不會輕易卡表。
3. 3.嚴格的動平衡測試，確保產品的穩定性和使用壽命。
4. 4.該系列表從TLGQ-16-TLGQ-3000型，口徑為32mm到250mm，通過技術工藝，管理的改進，口徑小，流量大，始動流量是高于同行業，為廣大用戶提供了性價比較高的產品。
5. 5.脈沖發訊器直接安裝在計數器上，輸出整立方的低頻工況脈沖信號，可與IC卡控制器配套使用或用于遠傳輸出。

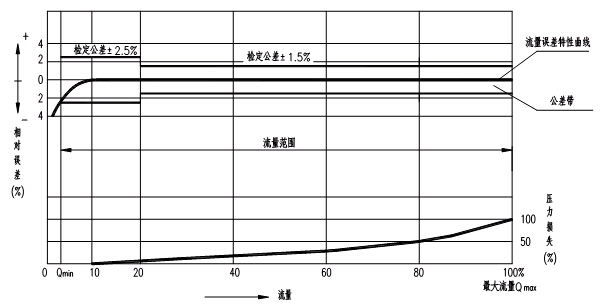

  TLGQ系列氣體腰輪流量計具有容積式氣體流量計的典型誤差曲線和壓力損失曲線，見下圖，其各種型號的主要技術參數均列于：

  TLGQ系列氣體腰輪流量計型號、基本參數和性能指標一覽表
  TLGQ系列氣體腰輪流量計規格及技術參數一覽表

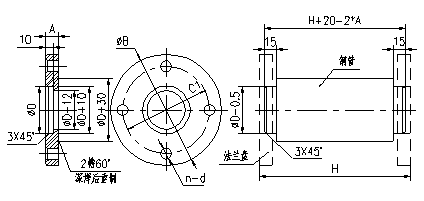

                                                                                                  過度管尺寸
