一、原理及特性
1、結構
2、工作原理
3、產品特點
二、技術參數及內容
1、主要技術參數
2、典形應用
3、流量計運行時液晶屏示屏顯示內容
4、流量計檢定時顯示內容
三、選型表及型號說明
1、選型表
2、選型示例
四、流量計測量范圍選擇
1、標準水流量測量范圍表
2、選型計算
3、標準干空氣流量測量范圍表
4、工況壓力飽和水蒸汽流量測量范圍表
五、流量計外型及安裝尺寸
1、管道法蘭式
2、夾裝式
3、插入式
4、流量計法蘭連接
六、儀表輸出及聯線
1、儀表輸出形式
2、電流輸出特性
3、0～2000Hz脈沖輸出特性
4、儀表接線
七、流量計安裝
八、危險場所的安裝
九、流量計的檢定
1、標準裝置檢定
2、干式檢定，即采用砝碼掛重法
靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，SBL系列智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上,采用了新型電容力傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量儀表
采用電容式力傳感器的是該新型產品真正實現高精度、高穩定性的關鍵核心，徹底改變了原有應變式靶式流量計溫漂大,抗過載(沖擊)能力差,存在靜態密封點等種種限制,不但發揮了靶式流量計原有的技術優勢，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。
一、原理及特性

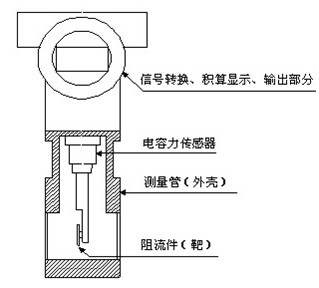

1、結構：
SBL系列智能靶式流量計主要由測量管

（外殼）、新型電容力傳感器（含阻流元件）

積算顯示和輸出部分組成。根據不同的介質
因此，用戶提供準確的計量對象及參數，生
產廠家選用合適的的電容力傳感器是產品能
否計量準確的關鍵。其結構如圖:
2、工作原理：
當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAP?V2/2??????⑴
式中：F ——阻流件所受的作用力
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
P ——工況下介質密度（kg/m3）
v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF??????⑵
式中： V——電容力傳感器輸出的電壓（mV）, K——比例常數 , F——阻流件（靶）所受的作用力

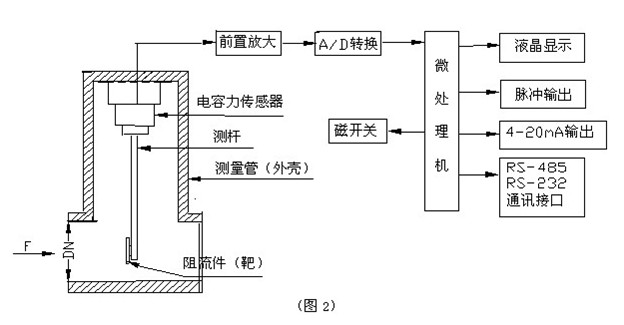

由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量，其工作原理見示意圖


3、產品特點：
?整臺儀表在設計中無可動部件，插入式結構,拆卸方便；
?可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
?整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；
?儀表內設自檢程序，故障現象一目了然；
?傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
?可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
?具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
?具有一體化溫度、壓力補償，直接輸出質量或標方；
?具有可選小信號切除、非線性修正、濾波時間可選擇；
?能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；
?計量準確，精度可達到0.2%；
?重復性好，一般為0.05～0.08%，測量快速；
?壓力損失小，僅為標準孔板的1/2△P左右；
?抗干擾，抗雜質能力特強；
?可根據實際需要更換阻流件（靶片）而改變流量范圍；
?低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖；
?安裝簡單方便，極易維護；
?多種輸出形式，能遠傳各種參數；
?抗震動性強，一定范圍內可測脈動流；
二、技術參數及內容
1、主要技術參數表 ：

2、典型應用
氣體類：煤氣、空氣、氫氣、天然氣、氮?dú)?、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等
液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽類：過熱蒸汽、飽和蒸汽

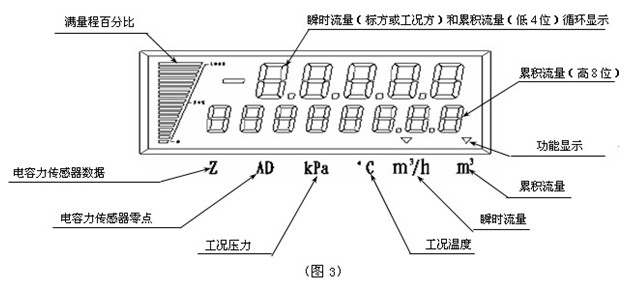

3、流量計運行時液晶顯示屏顯示內容：


4、流量計檢定時顯示內容：
流量計處于檢定狀態時，顯示屏可顯示流量系數、溫度系數以及流量、溫度傳感器零點值系數以及零點溫度飄移補償系數，滿量程溫度補償系數，其具體顯示內容及含義詳見《參數設置及保存方法》。

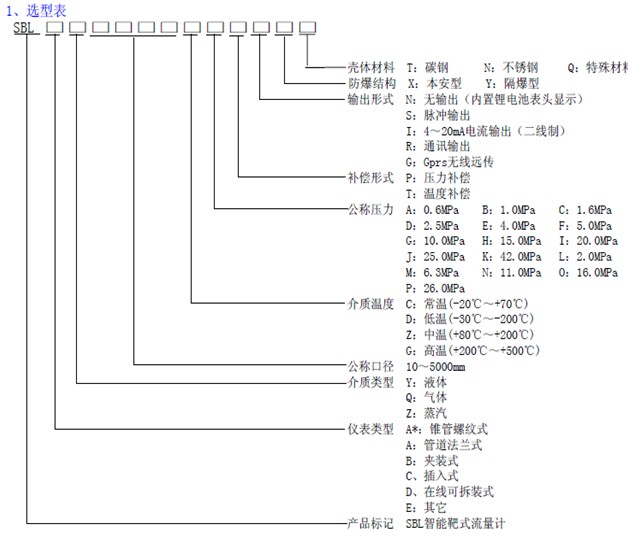

選型表

SBL □□□□□□□□□□□□
殼體材料 T：碳鋼 N：不銹鋼 Q：特殊材料
防爆結構 X：本安型 Y：隔爆型
輸出形式 N：無輸出（內置鋰電池表頭顯示）
S：脈沖輸出
I：4～20mA電流輸出（二線制）
R：通訊輸出
G：Gprs無線遠傳
補償形式 P：壓力補償
T：溫度補償
公稱壓力 A：0.6MPa B：1.0MPa C：1.6MPa
D：2.5MPa E：4.0MPa F：5.0MPa
G：10.0MPa H：15.0MPa I：20.0MPa
J：25.0MPa K：42.0MPa L：2.0MPa
M：6.3MPa N：11.0MPa O：16.0MPa
P：26.0MPa
介質溫度 C：常溫(-20℃～+70℃)
D：低溫(-30℃～-200℃)
Z：中溫(+80℃～+200℃)
G：高溫(+200℃～+500℃)
公稱口徑 10～5000mm
介質類型 Y：液體
Q：氣體
Z：蒸汽
儀表類型 A*：錐管螺紋式
A：管道法蘭式
B：夾裝式
C、插入式
D、在線可拆裝式
E：其它
產品標記 SBL智能靶式流量計
a、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；
b、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；
c、用戶如需采用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明；
d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別注明被測介質的最高工況溫度；
e、對帶溫壓補償?shù)牧髁坑?jì)，除按照型號說明格式填寫外，應特別說明需補償?shù)墓r溫度及工況壓力范圍；
f、用戶需要特殊測量管材質，應加以說明。
2、選型示例：
b、SBL-AQ100CDPIXN含意為：靶式流量計為管道法蘭式，測量介質是氣體，公稱口徑100mm，介質溫度為常溫，公稱壓力為2.5MPa（法蘭規格）帶壓力補償，4～20mA電流輸出，防爆標志為本安型,測量管材料是不銹鋼。
四、流量計測量范圍選擇
1、標準水流量測量范圍表

注：實際壓降=（實際流量/滿量程流量）2×滿量程最大壓降
2、選型計算
所有SBL系列靶式流量計的選型需經過計算,把實際流量轉換成等量的標準流量,然后再按表選擇合適口徑及型號。計算公式如下
液體介質: 01ρρqqo= 氣體介質: NQQOρρ1=
qO——標準水的流量(m3/h) QO——標準干空氣流量(Nm3/h)
q1——實際液體介質滿量程流量(m3/h) Q1——實際氣體介質標態滿量程流量(m3/h)
ρo——標準狀態水的密度 ρN——標準狀態干空氣密度
ρ——實際介質密度
標準條件指：
標準狀態壓力：Po=101.325kPa(絕) 標準狀態溫度：to=20℃
標準狀態空氣密度：ρ空氣= 1.293kg/m3 標準狀態水密度: ρ水 =999.8kg/m3
3、工況壓力下飽和水蒸汽流量測量范圍表

口徑 mm	測量 范 圍（表壓） t/h
	0.1MPa	0.2MPa	0.3MPa	0.4MPa	0.5MPa	0.6MPa	0.8MPa	1.0MPa	1.5MPa	2.0MPa
15	0.002~0.02	0.003~0.03	0.005~0.05	0.007~0.07	0.008~0.08	0.009~0.09	0.012~0.12	0.015~0.15	0.023~0.23	0.03~0.3
20	0.003~0.03	0.006~0.06	0.009~0.09	0.012~0.12	0.015~0.15	0.017~0.17	0.022~0.22	0.028~0.28	0.04~0.4	0.055~0.55
25	0.005~0.05	0.009~0.09	0.014~0.14	0.019~0.19	0.02~0.2	0.027~0.27	0.035~0.35	0.044~0.44	0.065~0.65	0.085~0.85
32	0.008~0.08	0.016~0.16	0.023~0.23	0.032~0.32	0.036~0.36	0.044~0.44	0.056~0.56	0.072~0.72	0.1~1.0	0.14~1.4
40	0.012~0.12	0.025~0.25	0.036~0.36	0.045~0.45	0.058~0.58	0.069~0.69	0.09 上一篇：雙轉子流量計說明書 下一篇：螺旋轉子流量計 關于我們 公司簡介 企業文化 組織機構 董事致辭 發展歷程 新聞資訊 產品展示 雷達物位計 質量流量計 定量控制成套 TLGQ 羅茨流量計（氣體腰輪） TWBQ 氣體渦輪流量計 工程展示 分體溫壓補償渦街流量計 溫壓補償氣體渦輪流量計 分體溫壓補償渦街流量計 液體渦輪流量計 旋進旋渦流量計 13281890006 羅先生 掃一掃 加微信 Copyright Reserved 2025 成都天利儀表科技有限公司 版權所有 蜀ICP備19037342號-1 技術支持：028工作室 地址：成都市雙流縣西航港街道黃河中路2段388號 電話咨詢 關于我們 產品展示 網站首頁 在線客服 QQ客服 聯系方式 熱線電話 13281890006 上班時間 周一到周五 公司電話 二維碼 在線客服
