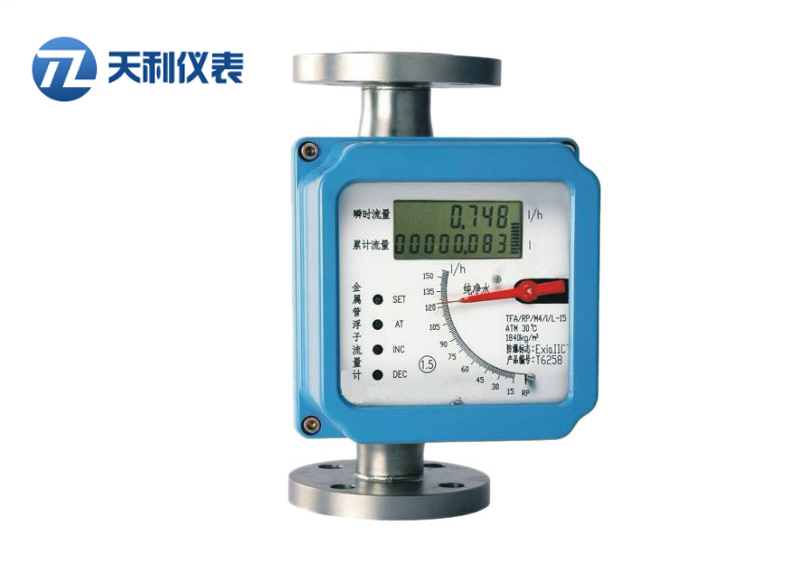

一、概述
LZ金屬管浮子流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的體積流量。金屬管浮子流量計具有結構堅固可靠、使用溫度范圍廣、精度高、價格便宜，能適用多種場合的流量測量等特點。本系列為現場智能指示型，有下進上出、左進右出和下進側出三種安裝形式?？蓮V泛用于國防、化工、石油、冶金、電力、環保、醫藥和輕工業等部門的液體、氣體流量測量。
二、工作原理 LZ系列金屬管浮子流量計為變面積式流量計，即在流量計的垂直測量管中，當流體向上流經管子時，浮子向上移動，在某一位置浮子所受的升力與浮子重力達到平衡，此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比例，即浮子的某一高度代表流量的大小。浮子上下移動時，以磁耦合的形式將位置傳遞到外部指示器，使指示器的指針跟隨浮子移動，并借助凸輪板使指針線性指示流量值的大小。電遠傳型是在指針現場指示流量的同時再通過角位移傳感器及電變送電路，把流量值精確地轉換成4-20mA的標準信號
1.基本參數表1

測量范圍	水：2.5-100000 1/h 空氣：0.07-3000 m3/h
量程比	10：1（DN≤100mm）
	5：1（DN﹥100mm）
精度	標準型1.5級，特殊訂貨可達1.0級
最大工作壓力	DN15、DN25、DN40、DN50 4.0MPa
	DN80、DN100、DN150 1.6MPa
介質溫度	普通型：-40℃—100℃
	高溫型：-80℃—250℃
	內襯F46氟塑流量計液體溫度：-40℃—+80℃，內襯PFTE-10℃—+120℃
環境溫度	指針式：-40℃—+65℃
	智能型：-25℃—+65℃
連接方式	法蘭連接、螺紋連接、卡箍連接
電氣接口	M20×1.5（特殊要求可定做）
防護等級	IP65
防爆等級	本安：ExibⅡCT4(配LB987S安全柵)	隔爆：ExdⅡBT4
介質粘度	DN15≤5MPa.s	DN25-150≤250MPa.s
供電方式	3.6V鋰電池1節，可使用一年
	DC24V兩線制，4-20mA
測量管材質	304不銹鋼 316不銹鋼，304或316L不銹鋼內襯PTFE或F46
浮子材質	304或316（不銹鋼）；PTFE或F46

2.測量范圍表2

通徑	工作號	流量范圍			壓力損失kPa
通徑	工作號	水1/h※		空氣m3/h※	水		空氣
		常溫型	防腐型	常溫型，防腐型	常溫型	防腐型
15	A	2.5～25	——	0.07～0.7	6.5	——	7.1
	B	4.0～40	2.5～25	0.11～1.1	6.6	5.5	7.2
	C	6.3～63	4.0～40	0.18～1.8	6.6	5.5	7.3
	D	10～100	6.3～63	0.28～2.8	6.6	5.6	7.5
	E	16～160	10～100	0.48～4.8	6.8	5.6	8.0
	F	25～250	16～160	0.7～7.0	7.0	5.8	10.8
	G	40～400	25～250	1.0～10	8.6	6.1	10.0
	H	63～630	40～400	1.6～16.0	11.1	7.3	14.0
25	A	100～1000	63～630	3～30	7.0	5.9	7.7
	B	160～1600	100～1000	4.5～45	8.0	6.0	8.8
	C	250～2500	160～1600	7～70	10.8	6.8	12.0
	D	400～4000	250～2500	11～110	15.8	9.2	19.0
40	A	500～5000	300～3000	12～120	10.8	8.6	9.8
40	B	600～6000	350～3500	16～160	12.6	10.4	16.5
50	A	630～6300	400～4000	18～180	8.1	6.8	8.6
	B	1000～10000	630～6300	25～250	11.0	9.4	10.4
	C	1600～16000	1000～10000	40～400	17.0	14.5	15.5
80	A	2500～25000	1600～16000	60～600	8.1	6.9	12.9
80	B	4000～40000	2500～25000	80～800	9.5	8.0	18.5
100	A	6300～63000	4000～40000	——	15.0	8.5	——
150	A	20000～100000	——	——	19.2	——	——

儀表選型表5

型號									說明
LZ-	□	-□	□	/□	/□	/□	/□	/□	說明
轉換器類型	A								指針型轉換器，無遠傳輸出
	B								指針型轉換器，24VDC供電，輸出4-20mA
	C								液晶顯示轉換器，自帶鋰電池供電
	D								液晶顯示轉換器，24VDC供電，輸出4-20mA
	E								指針型轉換器，24VDC供電，輸出4-20mA，帶報警輸出功能
公稱通徑		15							15mm
		25							25mm
		40							40mm
		50							50mm
		80							80mm
		100							100mm
		150							150mm
工作號									請參照Px頁表2選取適用的測量范圍對應的工作號
測量介質				L					液體
測量介質				G					氣體
儀表材質					1				304不銹鋼
					2				316不銹鋼
					3				304不銹鋼外殼，聚四氟乙烯襯里
					4				特殊材質
結構形式						E			垂直安裝型
結構形式						F			水平安裝型
附加結構							1		標準結構型
							2		帶保溫夾套型
							3		帶氣體阻尼型
							4		高溫型（上限250℃）
							5		高壓型
防爆等級								N	不防爆
								A	本安防爆：ExibⅡCT4(配LB987S安全柵)
								E	隔爆：ExdⅡBT4

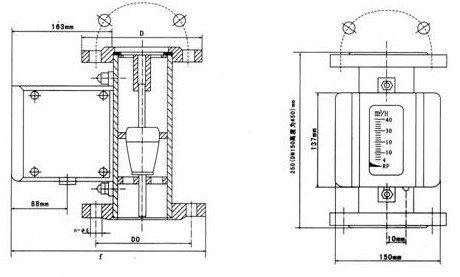

1.垂直安裝型外形及安裝尺寸
圖1

表3

公稱通徑	儀表耐壓	D0	D	f	n-Φd
DN 15	4.0	65	95	224	4-Φ14
DN 25	4.0	85	115	245	4-Φ14
DN 40	4.0	110	150	266	4-Φ18
DN 50	4.0	125	160	285	4-Φ18
DN 80	1.6	160	195	306	8-Φ18
DN 100	1.6	180	215	336	8-Φ18
DN 150	1.6	240	280	366	8-Φ18

2.水平安裝型外形及安裝尺寸圖2

表4

通徑DN（mm）	耐壓（MPa）	D0	D	H	L	n-Φd
15	4.0	65	95	385	250	4-Φ14
25	4.0	85	115	395	250	4-Φ14
40	4.0	110	150	465	300	4-Φ18
50	4.0	125	160	460	300	4-Φ18
80	1.6	160	195	445	400	8-Φ18
100	1.6	180	215	435	400	8-Φ18
