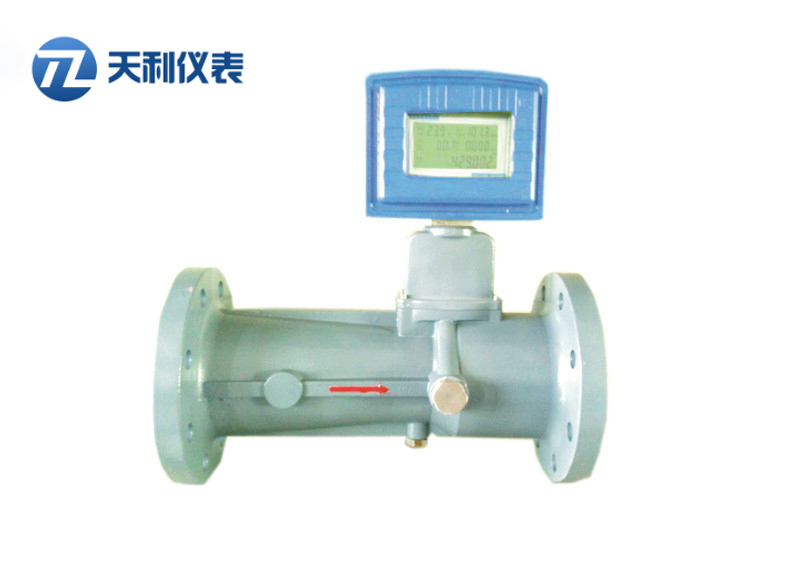

結構與工作原理

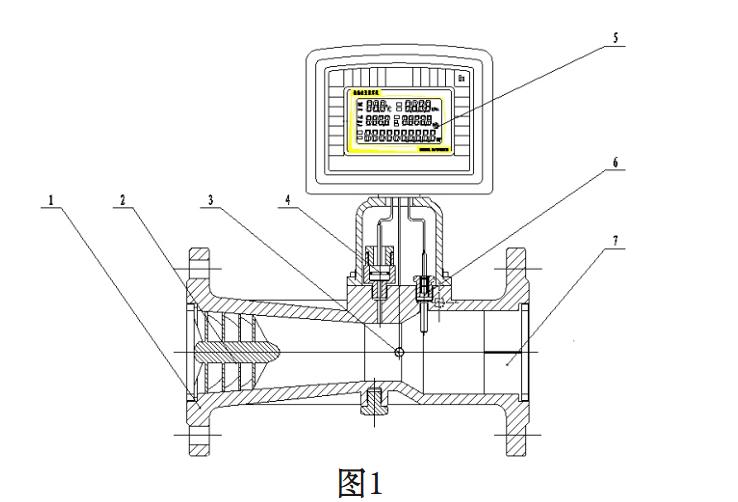

1、流量計結構（見圖1）

1、殼體   2、旋渦發生體     3、流量傳感器      4、壓力傳感器      5、流量積算儀

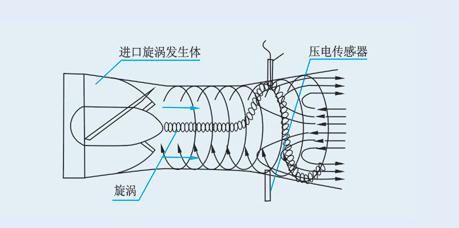

  當沿著軸向流動的流體進入流量傳感器入口時，旋渦發生體強迫流體進行旋轉運動，于是在旋渦發生體中心產生旋渦流，旋渦流在文丘利管中旋進，到達收縮段突然節流使旋渦流加速，當旋渦流進入擴散段，因回流作用強迫進行旋進式二次旋轉。此時旋渦流的旋轉頻率與介質流速成正比，并為線性。兩個壓電傳感器檢測的微弱電荷信號經前置放大器差動放大、濾波、整形后變成兩路頻率與流速成正比的脈沖信號，同時處理電路對兩路的脈沖信號進行相位比較和判別，剔除干擾信號,而對正常的流量信號進行計數處理。


主要技術參數

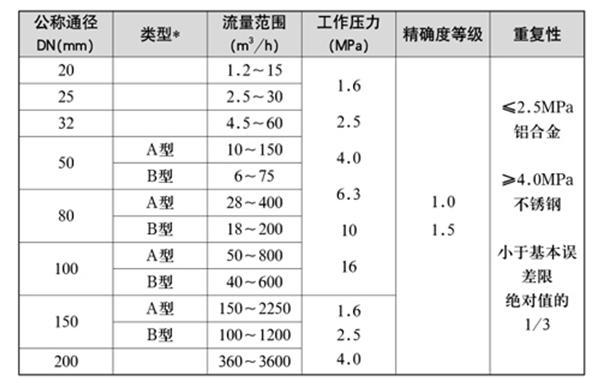

1、流量計規格、基本參數和性能指標（見表1）

3、使用條件：
環境溫度：-20~+60℃
介質溫度：-20~+80℃
相對濕度：5%~95%
大氣壓力：86KPa~106KPa
4、電氣性能指標
工作電源：外電源：+24VDC
                   內電源：3.6V鋰電池，
整機功耗：外電源，＜1W
                    內電源，＜0.3mW，鋰電池可用二年以上。
輸出方式：脈沖信號
                     4~20mA電流信號：對應流量0~Qmax，20mA對應流量可由用戶自已設定。
                    Rs485通訊：可傳輸瞬時流量累積流量、壓力和溫度參數。
5、防爆標志：Exd ⅡBT4
6、防護等級：IP65
外形尺寸及安裝

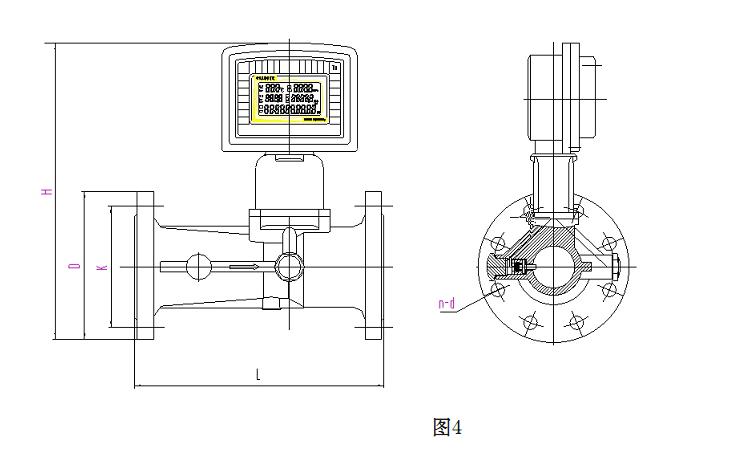

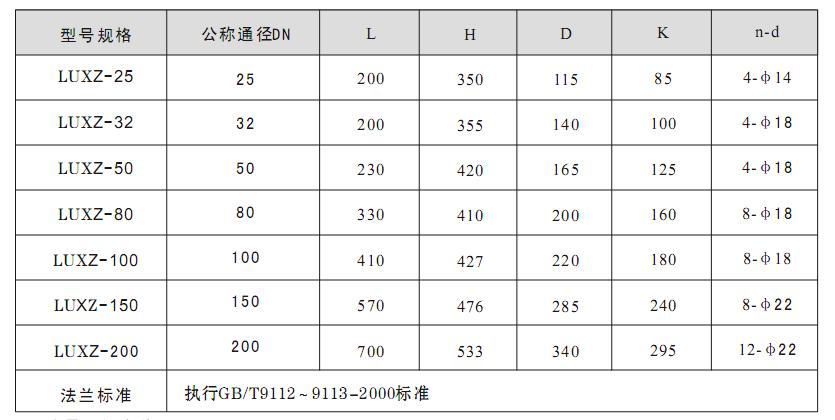

1、流量計外形尺寸（見圖4和表2）
2、流量計安裝尺寸（1.6MPa）
3、流量計的安裝
1）流量計應根據流向標志安裝。
2）流量計可水平、垂直或任意角度傾斜安裝。

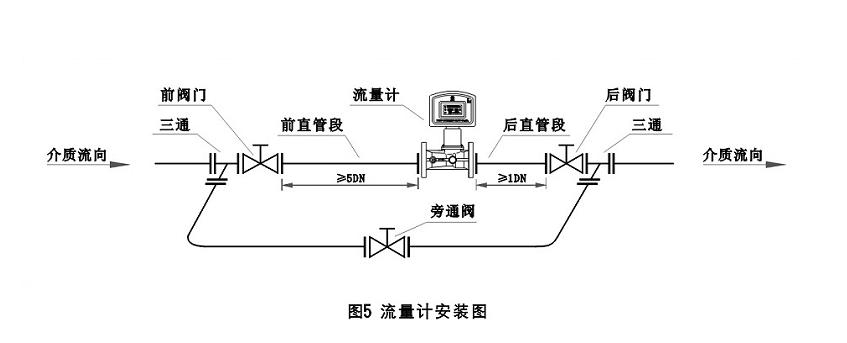

3）上下游直管段要求見圖5。

4）被測介質內除含有較大顆?；蜉^長纖維性雜質外，一般無需安裝過濾器。
5）流量周圍不應有強外磁場干擾及強烈的機械振動。
6）流量計必須可靠接地。
流量計的選型

1、用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況，流量范圍及信
號輸出要求合理選擇流量計的型號規格。
2、為使流量計的使用性能上佳，流量計的使用范圍在最大流量的20%~80%范圍內比較合適。
3、流量計出廠時的標準輸出配置是：具有工況脈沖信號輸出（三線制）、標準流量信號輸出或RS485
通訊輸出。若要求有其它輸出功能時，請在訂貨時說明。
4、用戶在訂貨時，請按照下列格式，詳細正確地填寫
